Ein starkes Werkzeug in der Konstruktion

Der Rot-Grün-Vergleich ist ein entscheidendes Werkzeug in der Konstruktion, das es ermöglicht, Designänderungen schnell und effizient zu erkennen und umzusetzen. In diesem Blogbeitrag werden wir uns intensiv mit dem Rot-Grün-Vergleich beschäftigen, seine Anwendungsbeispiele beleuchten und eine erfolgreiche Fallstudie vorstellen. Zudem werden wir die Bedeutung von Zusammenarbeit und Datenfreigabe in diesem Kontext diskutieren und abschließend einige wichtige Erkenntnisse zusammenfassen.

In der Baugruppenfertigung und der Konstruktion von Betriebsmitteln ist der Rot-Grün-Vergleich ein häufig genutztes Verfahren. Dieses Verfahren nutzt die Farben Rot und Grün, um Veränderungen in Bauteildaten visuell darzustellen. Diese Farben sind nicht nur im Straßenverkehr bekannt, sondern helfen auch dabei, Abweichungen zwischen alten und neuen Daten schnell zu identifizieren. Der Einsatz des Rot-Grün-Vergleichs wird besonders relevant, wenn es um Produktupdates oder Änderungen im Konstruktionsprozess geht, die oft während der Fertigung auftreten können.

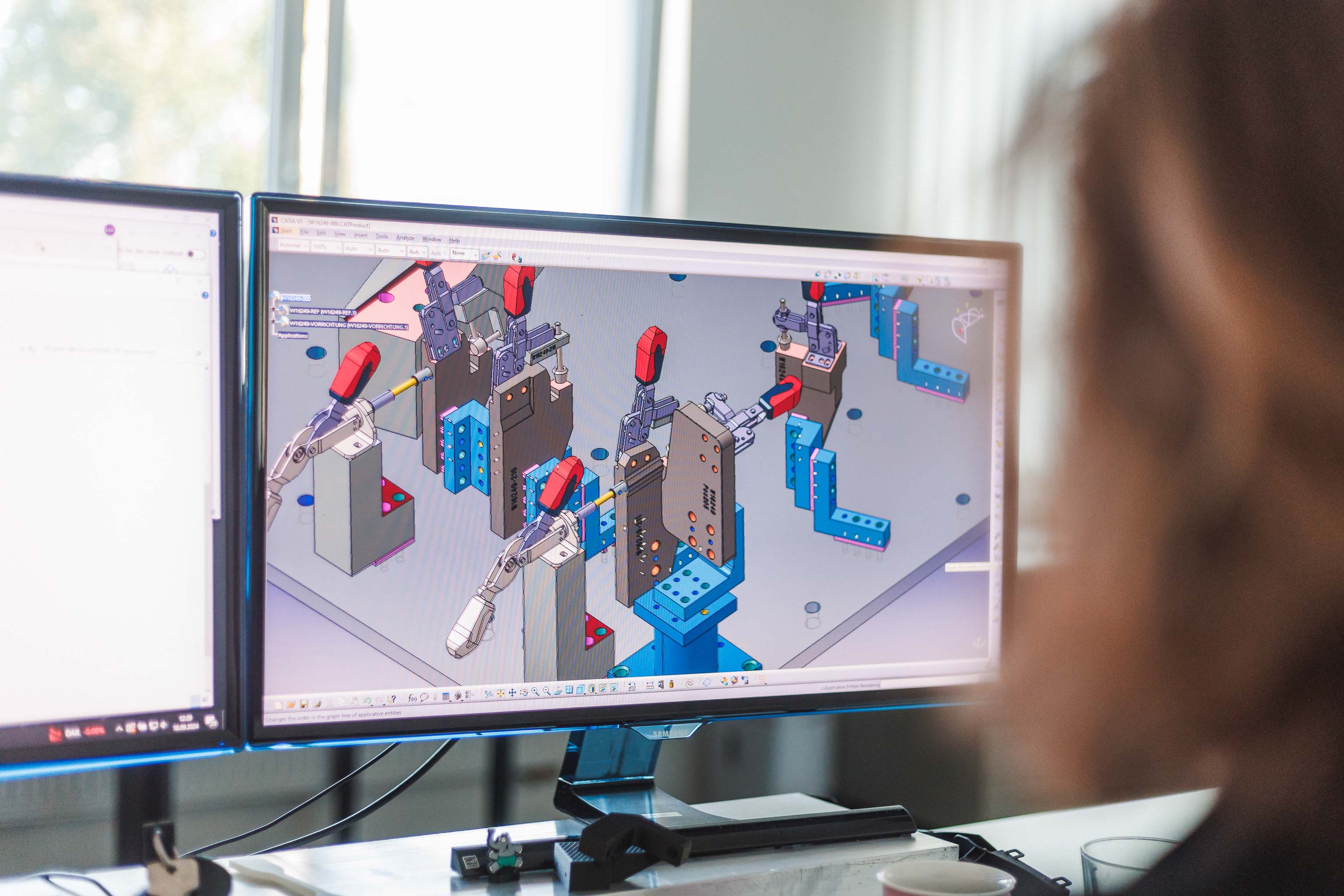

Wenn beispielsweise ein Kunde bei der Montage eines Fahrzeugs Probleme feststellt, weil Bauteile kollidieren, ist es wichtig, sofort zu reagieren. Der Rot-Grün-Vergleich ermöglicht es Konstrukteuren, alte und neue Bauteildaten im CAD-System übereinanderzulegen, um sofortige visuelle Rückmeldungen zu erhalten. So können sie schnell erkennen, wo Anpassungen erforderlich sind, sei es bei Bohrungen, Formänderungen oder Schnittänderungen.

Der Rot-Grün-Vergleich findet in verschiedenen Bereichen der Konstruktion Anwendung. Ein Beispiel ist, wenn Änderungen an einem Bauteil vorgenommen werden müssen, weil der Endkunde feststellt, dass es während der Montage zu Kollisionen kommt. Hierbei werden die alten und neuen Bauteildaten im CAD-System übereinandergelegt, um Abweichungen sofort sichtbar zu machen.

• Erkennung von Abweichungen: Konstrukteure können durch den Rot-Grün-Vergleich schnell erkennen, wo sich Bohrungen verschoben haben oder wo Teile größer oder kleiner geworden sind.
• Anpassung der Konstruktion: Basierend auf den identifizierten Abweichungen können notwendige Änderungen an Greifern, Vorrichtungen oder Werkzeugen vorgenommen werden.
• Optimierung der Effizienz: Durch die schnelle Reaktion auf Designänderungen können Zeit und Ressourcen gespart werden.

Ein weiterer Anwendungsbereich ist die Entwicklung von Betriebsmitteln mit engen Zeitvorgaben. Wenn ein Kunde beispielsweise in 20 Wochen betriebsbereite Betriebsmittel benötigt, aber die finalen Daten erst in 12 Wochen zur Verfügung stehen, kann der Rot-Grün-Vergleich helfen, die Konstruktion zu optimieren. Hierbei wird eine sogenannte P-Freigabe an Daten in die Konstruktion gestartet, während die Entwicklung parallel weiterarbeitet.

Eine interessante Fallstudie zeigt, wie der Rot-Grün-Vergleich bei einem Projekt erfolgreich eingesetzt wurde. Ein Kunde hatte eine extrem kurze Durchlaufzeit für seine Betriebsmittel. Die Herausforderung bestand darin, dass die finalen Daten erst spät zur Verfügung standen, während die Konstruktion bereits beginnen musste.

Um dieses Problem zu lösen, wurde mit einer P-Freigabe gestartet, die es der Konstruktion ermöglichte, mit einem bestimmten Stand von Daten zu arbeiten. Gleichzeitig arbeitete die Entwicklung an den finalen Daten weiter, wobei nur Designänderungen in einem bestimmten Bereich erlaubt waren. Dies ermöglichte es den Konstrukteuren, ein Grobkonzept zu erstellen, das auf den vorläufigen Daten basierte.

Nachdem die P-Freigabe erstellt wurde, konnten die Konstrukteure Dummies für die Bauteilberührenden Auflagen und Spannpunkte festlegen. Dies war entscheidend, um sicherzustellen, dass die Vorrichtungen bereits in der Fertigung waren, bevor die endgültigen Daten eingingen. Sobald die B-Freigabe kam, waren die Vorrichtungen bereits so weit aufgebaut, dass nur noch letzte Anpassungen vorgenommen werden mussten.

Durch den Einsatz des Rot-Grün-Vergleichs konnten die Konstrukteure schnell identifizieren, welche Änderungen an den Betriebsmitteln vorgenommen werden mussten, um den neuen Datenstand zu berücksichtigen. Dies führte dazu, dass alle Betriebsmittel pünktlich an den Kunden übergeben werden konnten und die Produktion reibungslos startete.

Die Zusammenarbeit zwischen den verschiedenen Abteilungen und die effiziente Datenfreigabe sind entscheidend für den Erfolg des Rot-Grün-Vergleichs. Eine klare Kommunikation zwischen Konstrukteuren, Entwicklern und dem Kunden ist notwendig, um sicherzustellen, dass alle auf dem gleichen Stand sind.

Die P-Freigabe und B-Freigabe sind wichtige Instrumente in diesem Prozess. Die P-Freigabe ermöglicht es, mit vorläufigen Daten zu arbeiten, während die B-Freigabe die endgültigen Daten bereitstellt, die für die Anpassung der Konstruktion benötigt werden. Diese Struktur ermöglicht es, schnell auf Änderungen zu reagieren und sicherzustellen, dass alle Beteiligten informiert sind.

Ein weiterer Aspekt ist die digitale Dokumentation. Der Rot-Grün-Vergleich kann durch digitale Tools unterstützt werden, die es ermöglichen, Daten in Echtzeit zu teilen und zu aktualisieren. Dadurch wird die Effizienz erhöht und Fehler aufgrund von Missverständnissen oder veralteten Daten minimiert.

Der Rot-Grün-Vergleich ist ein unverzichtbares Werkzeug in der Konstruktion, das es ermöglicht, Designänderungen schnell zu erkennen und umzusetzen. Durch die visuelle Darstellung von Abweichungen können Konstrukteure effizienter arbeiten und notwendige Anpassungen an Betriebsmitteln vornehmen.

Die Fallstudie zeigt, wie der Rot-Grün-Vergleich in einem realen Projekt erfolgreich eingesetzt wurde, um enge Zeitvorgaben zu erfüllen und eine reibungslose Produktion sicherzustellen. Die Zusammenarbeit und Datenfreigabe zwischen den Abteilungen sind entscheidend für den Erfolg dieses Prozesses.
